一、概述
α- 吡咯烷酮，又名 2- 吡咯烷酮是重要的化工原料，主要用途是作聚乙烯基吡咯烷酮（PVP）單體N-乙烯基吡咯烷酮（NVP）的原料，也是一種高檔溶劑，在醫藥品、樹脂、乙炔回收地板蠟、專用油墨等生產中都用到它NVP可由α-吡咯烷酮與乙炔反應制取，再經聚合得到PVP，PVP具有優良的溶解性、低毒性、成膜性、絡合性表面活性和化學穩定性，廣泛用于醫藥、食品、日用化學品、涂料、高分子聚合等領域，在紡織、印染、造紙感光材料、農畜牧業等方面也有許多用途。
山東九恒醫藥科技有限公司是一家集藥用新輔料研發、生產、銷售于一體的現代新興企業。公司承建的年產1.4萬噸PVP藥用新輔料項目，以1,4-丁二醇為原料，使用自主研發的
高效合成反應器和先進的聚合工藝降低了反應壓力和反應溫度，縮短了反應時間，這也對生產的控制提出了精度更高、控制更穩定的要求。本項目采用杭州優穩的UW500系統對整個
生產流程進行控制，UW500集散控制系統在自動化領域已有廣泛應用，利用UW500集散控制系統對整個生產過程進行監控能有效提高產品收率，增強產品的穩定性。
二、工藝簡介
我國α-吡咯烷酮的生產工藝主要有三種方法：1）雷珀法：原料乙炔和甲醛先反應生成1,4-丁炔二醇，加氫為 1,4- 丁二醇，轉化為 γ- 丁內酯，再與氨反應制得α-吡咯烷酮。2）丁烷氧化制順酐法。3）氫氰酸法：氫氰酸與丙烯腈加成反應得到1,4-丁二腈，經部分加氫還原為氨基丁腈，再水解環合為 α- 吡咯烷酮。本項目使用的是第一種方法，它有以下優點：（1）工藝簡單，原料易得。（2）工藝過程產生的副產物可簡單處理成為副產物，環保污染少。（3）產品含量高。采用1,4-丁二醇脫氫生產γ-丁內酯產品。采用氣相催化脫氫工藝，
即原料1,4丁二醇經氣化后，借助脫氫催化劑進行脫氫反應，絕大部分原料轉化為γ-丁內酯，少數轉變?yōu)樗臍溥秽?、丁醇輕組分等，另有少部分未轉化，各化學反應如下 ：該反應后經過脫輕塔和成品塔得到提純過后的γ-丁內酯，通過管道混合器和無水液氨混合后，進入α-P反應器在高溫高壓的條件下反應制備α-吡咯烷酮，反應后經過脫氨、脫重組分、脫水等多道工序得到提純后的α- 吡咯烷酮。
三、控制方案
雷珀法合成α-吡咯烷酮的工藝中主要的兩個環節就是加氫工序和加氨反應工序。
1）加氫過程的好壞直接影響到γ-丁內酯的收率和質量，從而影響到α-吡咯烷酮的收率，是α-吡咯烷酮生產過程中相當重要的一個環節，它主要包括 3 個反應階段 ： 汽化、合成、分離。合成反應在同一合成釜中進行，反應物料分階段加入。首先將物料1,4-丁二醇、輔料同時投入合成釜當中，開始解聚反應，反應結束后，分步加入氫氣，加成反應開始，經過一段時間當反應溫度到達規定值后，再加入高濃度氫氣。這是一個強放熱反應，隨著反應的不斷進行，釜內溫度不斷升高，形成一個正反饋，若不能及時移走相應的反應熱，則會出現 “飛溫”現象，導致副反應激增，大大地減少γ-丁內酯的回收率。隨著反應的逐漸完成．反應速度減緩，放熱大幅度減少，這時如果過多地移走反應熱，又會導致反應不完全，所以工藝上要求縮合反應溫度嚴格控制。
2）加氨反應是α-吡咯烷酮生產過程中另一個十分重要的環節。它主要經歷預處理、合成、分離等過程。加氨工序是α-吡咯烷酮生產過程中的第二環節， 由合成工序所得到的合成料液進入到預處理反應器后，因為之前的加氫反應在高溫高壓中進行，會不可避免的產生多種副產物，所以在加氨反應之前，需把可能會影響這一步反應的雜質都提前去除掉，這是加入有機溶劑作為萃取劑，從合成產物中把γ-丁內酯分離出來。在這之后，進入合成工序，當γ-丁內酯加入氨液后，反應一開始，會產生大量熱量，要及時地處理這些反應熱，其中由于熱慣性大，要求避免現溫度超調現象。加氨過程結束后，就進入下一過程， 由于是制藥，需要得到α-吡咯烷酮的純度非常高，在這之后需要經過好幾次蒸餾提純工序，這些都需要非常精密的控制。從反應過程中可以看到，整個加氨也存在升溫、降溫和保溫的過程，而且加氨過程所需要的時間相當長，加氨過程中對于釜內溫度也有較高的要求，所以這一部分的主要任務就是氨水的定量控制、加氨過程中的溫度控制以及對于加氨時間的優化問題。

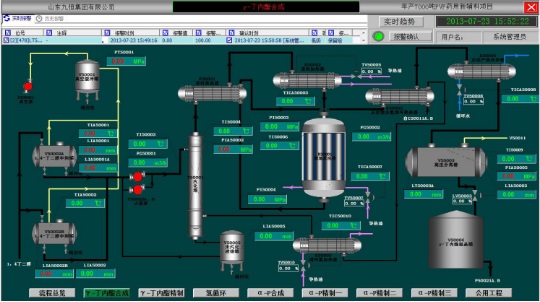

圖 加氫反應工段

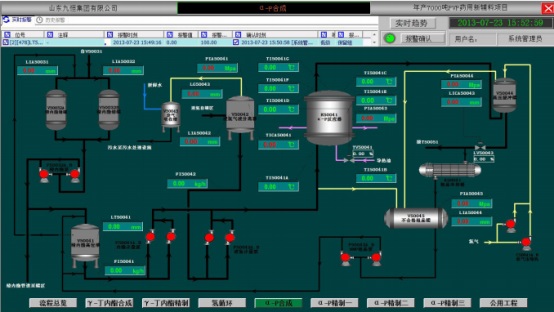

圖 合成反應工段

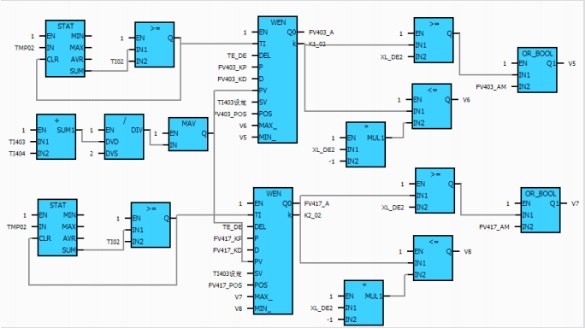

圖 部分溫度控制算法
四、控制工程

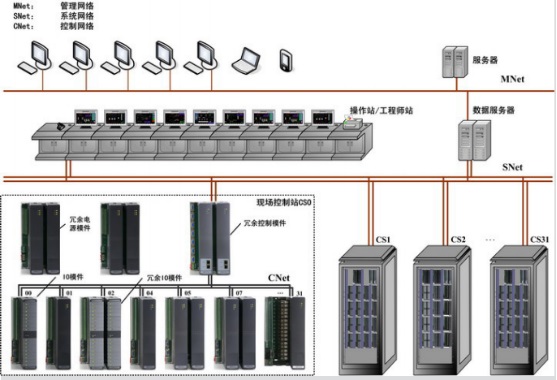

本項目設中央控制室一座，系統主機設備、工程師站、操作站設置在中央控制室，根據生產控制和管理要求設工程師站、操作站和現場控制站，一般分為合成現場控制站、α- 丁內酯現場控制站、α-p回收現場控制站、公用工程現場控制站。
五、小結
本工程自從用 UW500 集散控制系統投運以來，運行平穩，效果顯著，操作平穩率，產品質量等都大大提高；工人勞動強度，原料消耗等都有大幅度降低，同時也確保了裝置的平穩安全運行。直接提高了企業的市場競爭能力，為企業帶來了十分明顯的經濟效益。此項目成功的投產表明UW500 集散控制系統擁有優質的穩定性、可靠性。
